ROAD BLOCK
"D&S 테크놀로지"의 로드블럭 시스템은 무단으로 진입하는 차량을 단 1초만에 저지하는 대테러 차량 방호장치입니다. 세계 곳곳에서 발생하고 있는 차량 테러로부터 시민과 건물 등을 안전하게 보호하기 위해 개발되었습니다. 종전의 기술을 적용한 장비는 작동시간이 4초 이상 소요되고, 50km/h이상의 고속으로 차량이 돌진할 경우 50m이상의 차단거리 확보가 필요하기 때문에 사실상 테러차량 차단이 불가능합니다. 그래서 "D&S 테크놀로지"는 제어PC (운영스테이션) 및 드라이브 유닛, 컨트롤러, 운영S/W를 자체기술로 개발 하였습니다. 이를 통한 초고속 상시운영, 정밀제어 및 모티터링이 가능하게 되었으며, 다양한 시스템과 연동하여 무인화 시스템을 구현하였습니다.
미국방부(US DoD) 충돌시험 통과

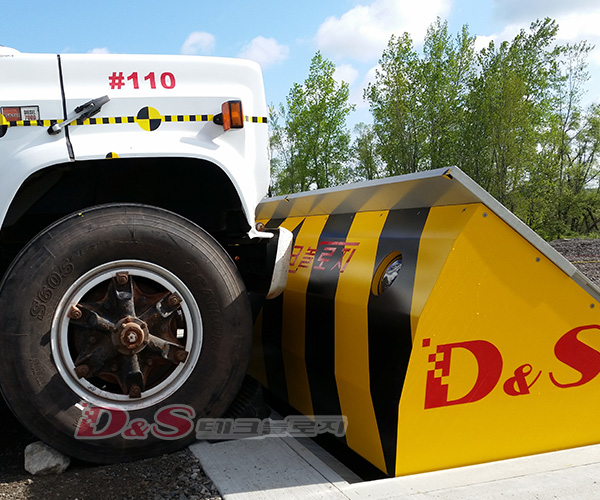

충돌시험 전
충돌시험 직후
개발 배경
종전기술은 작동시간이 4초 이상 소요되어 50km/h 이상 고속돌진 시 50m 이상의 차단거리 확보가 필요하여 사실상 테러차량 차단이 불가함.> 연속고속 상승을 위한 전자식 듀얼 회로 및 제어기술 개발 (특허 1545264)
핵심기술 01
연속 고속 기동과 정밀 속도제어 기술을 구현하였습니다.
타 기술과의 차별성
01 동일출력 (4KV) 대비 3~4배 이상 빠른 1초대 고속 기동이 가능합니다.
02 고속 기동 후 별도의 재 충전 회생시간이 필요없어 연속 고속 기동이 가능합니다.
03 유압방식의 기동으로 내구성, 내마모성이 뛰어나고 유지보수가 용이합니다.
핵심기술 02
자체 개발한 제어PC (운영스테이션) 및 운영프로그램을 이용하여 실시간 제품의 운영, 제어, 경보, 모니터링이 가능하며, 다양한 시스템과 연동하여 무인화 시스템을 구현하였습니다.
타 기술과의 차별성
01 표준 프로토콜을 지원하여 타 시스템과 연동 및 통합 네트워크 구축이 가능합니다.
02 중앙통제 방식의 제어PC를 이용하여 무인화 시스템을 구축할 수 있습니다.
03 그래픽을 통해 원격에서도 작동유무, 이상유무를 실시간으로 확인할 수 있습니다.
제품사양
| 충돌 테스트 | |
| 시험 기관 | US D.o.D. (미국방성) |
| 충돌 등급 | ASTM F2656-07 M50/P1 (DS모델) H30/P1 (DSH모델) |
| 시험 기준 | 6.8ton, 82km/h (M50) 29ton, 50km/h (H30) |
| 사이즈 | |
| 방어 폭 | 2m ~ 4m |
| 방어 높이 | 650mm, 900mm |
| 작동 | |
| 작동 방식 | 유압식 (HPU) |
| 작동 온도 | -40ºC ~ +60ºC |
| 작동 속도 | 상승: 1~3초 하강: 3초 |
| 긴급고속작동(EFO)모드 | 적용 |
| 선택사양 | 운영스테이션 제어 / 차량하부검색시스템 연동 |
| 마감 | |
| 재료 | 아연융용도금 |
시공사례
로드블럭 작동 시
제한구역에 설치
야간에 설치 후 모습
제품LIST
| 물품식별번호 | 모델명 | 규격 | 조달청 구매 |
|---|---|---|---|
| 24707718 | DSH-2500 | - 운영스테이션 (프로그램 포함) 장착, 자동/수동 운영모드 선택가능 - 방어폭/높이 : 2.5m / 90cm - 주요기능 : 차량경보, 감지, 차단 및 시스템블록 모니터링, 이력관리, 원격제어 |
나라장터 바로가기 > |
| 25166650 | DSH-2500-TK | - 운영스테이션 (프로그램 포함) 장착, 자동/수동 운영모드 선택가능 - 방어폭/높이 : 2.5m / 100cm - 주요기능 : 차량경보, 감지, 차단 및 시스템블록 모니터링, 이력관리, 원격제어 |
나라장터 바로가기 > |
| - | DSH-3000 시리즈 공통사양 |
- 구성 : 제어반, 시스템블럭, 조작버튼 - 방어 등급: ASTM F2656-07 M50/P1 (6.8ton, 82km/h 트럭 기준) - 방어속도 : 고속- 1초 내외 / 정상 - 3초 내외 |
|
| 24707719 | DSH-3000 | - 운영스테이션 (프로그램 포함) 장착, 자동/수동 운영모드 선택가능 - 방어폭/높이 : 3m / 90cm - 주요기능 : 차량경보, 감지, 차단 및 시스템블록 모니터링, 이력관리, 원격제어 |
나라장터 바로가기 > |
| 25166647 | DSH-3000-TK | - 운영스테이션 (프로그램 포함) 장착, 자동/수동 운영모드 선택가능 - 방어폭/높이 : 3m / 100cm - 주요기능 : 차량경보, 감지, 차단 및 시스템블록 모니터링, 이력관리, 원격제어 |
나라장터 바로가기 > |
| 23140168 | DS-3090A | - 운영스테이션 (프로그램 포함) 장착, 자동/수동 운영모드 선택가능 - 방어폭/높이 : 3m / 90cm - 주요기능 : 차량경보, 감지, 차단 및 시스템블록 모니터링, 이력관리, 원격제어 |
|
| 23140167 | DS-3065A | - 운영스테이션 (프로그램 포함) 장착, 자동/수동 운영모드 선택가능 - 방어폭/높이 : 3m/65cm - 주요기능 : 차량경보, 감지, 차단 및 시스템블록 모니터링, 이력관리, 원격제어 |
|
| 23140164 | DS-3090 | - 방어폭/높이 : 3m/90cm, 수동운영 | |
| 23140163 | DS-3065 | - 방어폭/높이 : 3m/65cm, 수동운영 | |
| 23140170 | DS-3590A | - 운영스테이션 (프로그램 포함) 장착, 자동/수동 운영모드 선택가능 - 방어폭/높이 : 3m/90cm - 주요기능 : 차량경보, 감지, 차단 및 시스템블록 모니터링, 이력관리, 원격제어 |
|
| 24707720 | DSH-3500 | - 운영스테이션 (프로그램 포함) 장착, 자동/수동 운영모드 선택가능 - 방어폭/높이 : 3.5m/90cm - 주요기능 : 차량경보, 감지, 차단 및 시스템블록 모니터링, 이력관리, 원격제어 |
나라장터 바로가기 > | 25166648 | DSH-3500-TK | - 운영스테이션 (프로그램 포함) 장착, 자동/수동 운영모드 선택가능 - 방어폭/높이 : 3.5m/100cm - 주요기능 : 차량경보, 감지, 차단 및 시스템블록 모니터링, 이력관리, 원격제어 |
나라장터 바로가기 > |
| 23140169 | DS-3565A | - 운영스테이션 (프로그램 포함) 장착, 자동/수동 운영모드 선택가능 - 방어폭/높이 : 3.5m/65cm - 주요기능 : 차량경보, 감지, 차단 및 시스템블록 모니터링, 이력관리, 원격제어 |
|
| 23140166 | DS-3590 | - 방어폭/높이 : 3.5m/90cm, 수동운영 | |
| 23140165 | DS-3565 | - 방어폭/높이 : 3.5m/65cm, 수동운영 | |
| 24707721 | DSH-4000 | - 운영스테이션 (프로그램 포함) 장착, 자동/수동 운영모드 선택가능 - 방어폭/높이 : 4m/90cm - 주요기능 : 차량경보, 감지, 차단 및 시스템블록 모니터링, 이력관리, 원격제어 |
나라장터 바로가기 > |
| 25166649 | DSH-4000-TK | - 운영스테이션 (프로그램 포함) 장착, 자동/수동 운영모드 선택가능 - 방어폭/높이 : 4m/100cm - 주요기능 : 차량경보, 감지, 차단 및 시스템블록 모니터링, 이력관리, 원격제어 |
나라장터 바로가기 > |
| - | 선택사양 | - 레이저속도감지기, 루프코일차량감지기, 차량하부검색기, 충돌감지형 차단기 | |
| - 차단폭 (2.5m/3m/3.5m/4m) 및 차단높이 (60cm/90cm)에 따라 다양한 모델 - 차량감지 및 운영방식에 따라 4가지 선택사양 제품이 있음. |
|||
